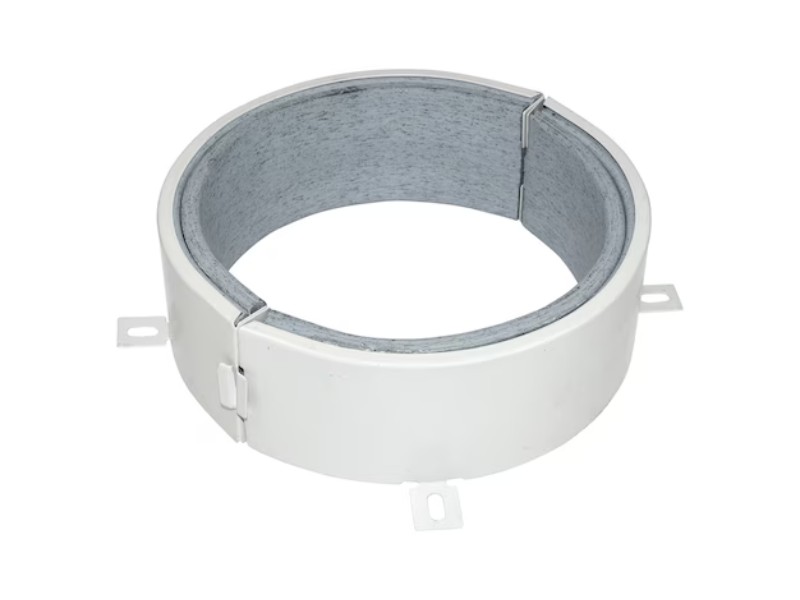

Würth FP Collar CE -palomansetti 160 mm, palonkestävyys jopa EI 240 (4 tuntia)
46.50€ 41.85€tk
Würth 0893304764 FP Collar CE on kuumuuden vaikutuksesta paisuva palomansetti putki- ja kaapeliläpivientien palonkestävään tiivistämiseen palo-osastoivissa seinissä ja välipohjissa. Mansetti auttaa estämään tulen, savun ja kuumien palokaasujen leviämistä taloteknisten läpivientien kautta.
Palomansetti soveltuu PVC-, PP- ja PE-muoviputkien, viemäriputkien, ääntä vaimentavien putkien, kaapelinippujen, kaapelikanavien sekä palavalla eristeellä varustettujen metalliputkien läpivientien suojaamiseen. Tämä mansettikoko soveltuu asennusratkaisusta riippuen ulkohalkaisijaltaan 125–160 mm putkille. Asianmukaisesti asennettuna palonkestävyys voi olla jopa EI 240 eli 240 minuuttia eli neljä tuntia.
Tulipalon aikana mansetin sisällä oleva grafiittipohjainen palokatkomateriaali paisuu voimakkaasti ja puristaa pehmenevän muoviputken kokoon. Paisuva materiaali sulkee putken jättämän aukon ja auttaa estämään tulen sekä savun leviämistä viereiseen palo-osastoon. Teräsrunko pitää materiaalin oikeassa asennossa ja suuntaa paisuntapaineen läpivientiin.
Yksinkertainen lukitusmekanismi mahdollistaa mansetin asentamisen jo paikallaan olevan putken ympärille. Seinäläpiviennissä mansetti asennetaan hyväksytyn asennusratkaisun mukaisesti rakenteen molemmille puolille. Välipohjaläpiviennissä mansetti asennetaan yleensä välipohjan alapintaan. Mansetti kiinnitetään rakenteeseen sopivilla metalliankkureilla.
Putken ja läpivientiaukon välinen sauma on tiivistettävä asianmukaisesti ennen mansetin asentamista. Tiivistämiseen soveltuu Würth ACR 240 -palokatkoakryyli tai asennusratkaisussa määritetty palokatkoakryylin ja mineraalivillan yhdistelmä. Tarkka palonkestävyysluokka riippuu putken materiaalista, koosta ja seinämäpaksuudesta, rakennusrakenteesta sekä käytetystä asennusratkaisusta.
Tekniset tiedot:
Tuotenumero: 0893304764.
LVI-numero: 3286242.
Valmistaja: Würth.
Tuotesarja: FP Collar CE.
Tyyppi: kuumuuden vaikutuksesta paisuva palomansetti.
Käyttötarkoitus: putki- ja kaapeliläpivientien palonkestävä tiivistäminen.
Soveltuvat muoviputket: PVC-, PP- ja PE-putket.
Muut soveltuvat läpiviennit: viemäriputket, ääntä vaimentavat putket, kaapeliniput, kaapelikanavat ja palavalla eristeellä varustetut metalliputket.
Soveltuvat rakenteet: massiiviseinät, kevyet väliseinät ja massiiviset välipohjat.
Asennus seinään: läpiviennin molemmille puolille hyväksytyn asennusratkaisun mukaisesti.
Asennus välipohjaan: välipohjan alapintaan hyväksytyn asennusratkaisun mukaisesti.
Kiinnitystapa: metalliankkureilla rakenteeseen.
Rungon materiaali: teräslevy.
Rungon pintakäsittely: jauhemaalattu.
Väri: valkoinen.
Sisämateriaali: kuumuuden vaikutuksesta paisuva grafiittipohjainen palokatkomateriaali.
Palonkestävyys: jopa EI 240 eli enintään 240 minuuttia (4 tuntia) putken materiaalista ja koosta, rakenteesta sekä asennusratkaisusta riippuen.
Nimellishalkaisija: DN 160.
Soveltuva putken ulkohalkaisija: 125–160 mm.
Sisähalkaisija: 170 mm.
Ulkohalkaisija: 204 mm.
Korkeus: 60 mm.
Paisuvan materiaalin paksuus: 15 mm.
Mitat: P x L x K 204 x 204 x 60 mm.
Ilmaääneneristävyys: erittäin hyvä.
Huoltotarve: huoltovapaa.
Soveltuva täydentävä tiivistysmateriaali: Würth ACR 240 -palokatkoakryyli.
CE-merkintä: kyllä.
Eurooppalainen tekninen arviointi: ETA-24/0629.
Arvioitu käyttöikä: 25 vuotta asianmukaisesti asennettuna ja käytettynä.
