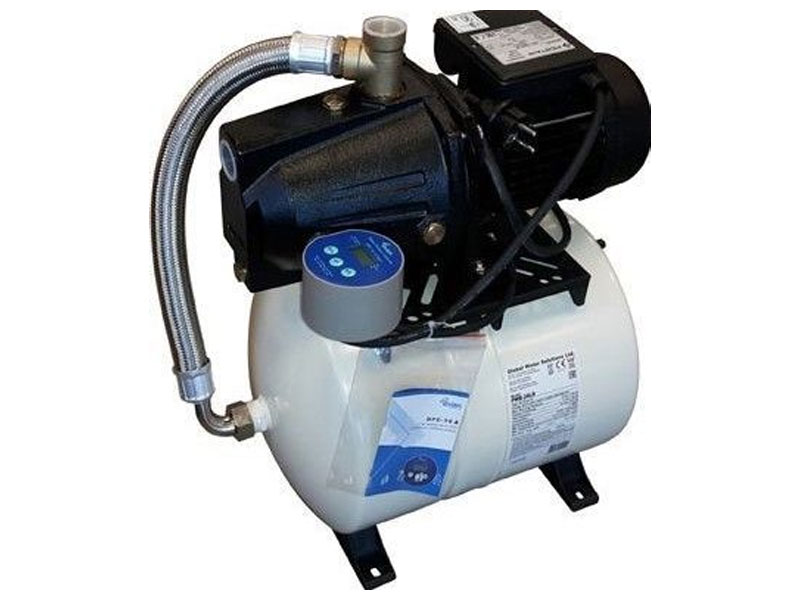

Nocchi 5Y Jet 1000M-PWB-60H, jossa on elektroninen paineventtiili Evak DPC-10 A 1,1kW 230V huoltovapaa vesiautomaatti.

Sähköturvallisuus:
– Pumppua ei saa kytkeä sähköverkkoon asennuksen ja huollon aikana.
– Asennus- ja huoltotöiden aikana, kun pumppu ei ole käytössä tai sitä ei siirretä, sitä ei saa kuljettaa sähkökaapelista kiinni pitäen.
– Asennus- ja huoltotöiden aikana pumppua ei saa nostaa sähkökaapelia pidellen.
– Asenna automaattinen vikavirtalaite, jonka käyttövirta on 30 mA, laitteen virtalähteeseen.
– Sähkökaapelin vaihto tai jatkaminen saa antaa vain pätevän sähköasentajan tehtäväksi.
Asennus:
1. Asenna pumppu kuivaan ja hyvin ilmastoituun paikkaan, jossa ympäristön lämpötila ei laske alle +5 °C:n.
2. Asenna pumppu mahdollisimman lähelle vesilähdettä. Pidä pumppu mahdollisimman lähellä ympäristön lämpötilaa, joka on alle 5 °C. Varmista, että putket ja putkiliitokset ovat tiiviitä.
3. Ruuvaa täyttökorkki irti pumpun rungosta ja täytä pumppu ja imuputki vedellä, ruuvaa täyttökorkki takaisin kiinni.
4. Tarkista, että verkkojännite vastaa pumpun moottorissa ilmoitettua jännitettä.
5. Kytke pumppu päälle.
Imuletku: Imuletkun tulee olla jatkuvasti 1°-2°:n nousukulmassa vesilähteestä pumppuun. Imuletkun sisähalkaisijan on oltava vähintään 25°-1°.
Imuputken sisääntulohalkaisijan on oltava vähintään 25 mm (ulkohalkaisija ∅32 mm PE-putkelle). Jos imuputki on pidempi kuin 20 m, on käytettävä putkea, jonka sisähalkaisija on 32 mm (32 mm PE-putkelle).
ulkohalkaisija ∅40 mm). Jos putken pituus on 20-50 m, pumpun todellinen kapasiteetti ja veden nostokorkeus pienenevät huomattavasti. Kaikissa tapauksissa, joissa
imuputken pituus on yli 50 m, on tarpeen kääntyä asiantuntijan puoleen ja päättää kyseisen pumpputyypin asennuksesta.
kyseisen pumpputyypin toteutettavuudesta tapauskohtaisesti.
Takaiskuventtiili: Veden takaisinvirtauksen estämiseksi imuputken päästä (vedenottopaikalla) on asennettava jousella varustettu takaiskuventtiili, joka liitetään imuputken päässä olevaan putkeen.
Venttiili on varustettava sulkuventtiilillä, joka on samankokoinen kuin putki.
Mekaaninen suodatin: Vedenottoaukon ja pumpun väliin tai takaiskuventtiilin päähän on asennettava suodatinverkko/siivilä (silmäkoko 250 μm).
Painemittari ilmaisee vesijärjestelmän paineen (tämän mittarin lukema ei liity painesäiliön vastapaineeseen).
Painerele on laite, joka varmistaa, että pumppu kytkeytyy automaattisesti päälle ja pois päältä järjestelmän vedenpaineen muutosten mukaan. Rele on asennettu tehtaalla
on tehtaalla asetettu kytkemään pumppu päälle 2,1 baarin paineessa ja pois päältä 3,0 baarin paineessa. Sisään- ja poiskytkentäpaineen asettaminen voidaan suorittaa vain seuraavasti
vain asiantuntijat.
Käyttöolosuhteet:
Pidä käyttöpumppu poissa kylmältä! Pumppua saa käyttää vain ympäristössä, jonka lämpötila on yli +5 °C. Pidä käyttöpumppu poissa ympäristön lämpötiloista. Älä anna pumpun toimia yli +5°C:n lämpötiloissa.
Pumppua on säilytettävä +5°C:n lämpötilassa (5,5 – 5,5° C).
Käytetyt materiaalit:
– Ejektori ja juoksupyörä on valmistettu Noryl-polymeeristä,
– pumpun runko valurautaa,
– Pumpun akseli on valmistettu ruostumattomasta teräksestä,
– pumpun ja moottorin välissä hiilikeraaminen tiivisteholkki,
– kuulalaakerit, jotka on tiivistetty molemmin puolin ja täytetty voiteluöljyllä, on valmistettu teräksestä.
Tekninen huolto:
Vesiautomaattit eivät vaadi mitään erityistä huoltoa käyttöikänsä aikana. Koneen käyttöikä ei vaadi mitään huoltoa koneen käyttöiän aikana.
Tarkista säännöllisin väliajoin liitännät vuotojen varalta. Pumpun toiminnasta aiheutuvan melun muutokset ovat merkki järjestelmän toimintahäiriöstä – pyydä tarkastukseen.
pätevää asiantuntijaa suorittamaan vedenjakelujärjestelmän tarkastuksen.
